光纜施工大致分為以下幾步：預備→路由工程→光纜敷設→光纜接續→工程驗收。
１．預備作業
（１）查看規劃材料、原材料、施工東西和器件是否完全。 （２）組成一支高素質的施工部隊。這一點至關重要，因?yàn)楣饫w施工比電纜施工要求要嚴厲得多，任何施工中的忽略都將或許形成光纖損耗增大，乃至斷芯。
２．路由工程
（１）光纜敷設前首要要對光纜通過的路由做仔細勘查，了解當?shù)芈吠窘ㄔ旌鸵?guī)劃，盡量避開坑塘、打麥場、加油站等這些潛在的危險。路由確認后，對其長度做實踐丈量，精確到５０ｍ之內。還要加上布放時的天然曲折和各種預留長度，各種預留還包含刺進孔內曲折、桿上預留、接頭兩頭預留、水平面弧度添加等其他特別預留。為了使光纜在發作開裂時再接續，應在每百米處留有必定裕量，裕量長度一般為５％～１０％，依據實踐需求的長度訂貨，并在繞盤時注明。
（２）畫途徑施工圖。在預先栽好的電桿上編號，畫出途徑施工圖，并闡明每根電桿或地下管道出口電桿的號碼以及管道長度，并定出需求留出裕量的長度和方位。這樣可有效地運用光纜的長度，合理裝備，使熔接點盡量削減。
（３）兩根光纖接頭處最好安設在地勢平整、地質安定的地址，避開水塘、河流、水溝及路途，最好設在電桿或管道出口處，架空光纜接頭應落在電桿旁０．５～１ｍ左右，這一作業稱為“配盤”。合理的配盤能夠削減熔接點。別的在施工圖上還應闡明熔接點方位，當光纜發作斷點時，便于敏捷用儀器找到斷點進行修理。
３．光纜敷設
（１）同一批次的光纖，其模場直徑根本相同，光纖在某點斷開后，兩頭間的模場可視為共同，因而在此斷開點熔接可使模場直徑對光纖熔接損耗的影響降到最低程度。所以要求光纜生產廠家用同一批次的裸纖，按要求的光纜長度連續生產，在每盤上次序編號，并別離標明Ａ（赤色）、Ｂ（綠色）端，不得跳號。架起光纜時需按編號沿確認的路由次序布放，并確保前盤光纜的Ｂ端要和后一盤光纜的Ａ端相連，然后確保接續時兩光纖端面模場直徑根本相同，使熔接損耗值到達最小。
（２）架空光纜可用７２．２ｍｍ的鍍鋅鋼絞線作懸掛光纜的吊線。吊線與光纜要杰出接地，要有防雷、防電辦法，并有防震、防風的機械性能。架空吊線與電力線的水平與垂直間隔要２ｍ以上，離地上最小高度為５ｍ，離房頂最小間隔為１．５ｍ。架空光纜的掛式有３種：吊線托掛式、吊線環繞式與自承式。自承式不必鋼絞吊線，光纜下垂，接受風荷力較差，因而常用吊掛式。

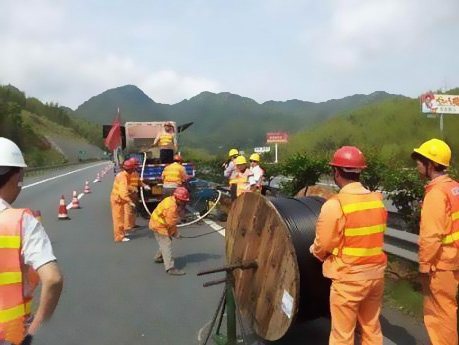

（３）架空光纜布放。因?yàn)楣饫|的卷盤長度比電纜長得多，長度或許達幾千米，故遭到答應的額外拉力和曲折半徑的約束，在施工中特別留意不能猛拉和發作扭結現象。一般光纜可答應的拉力約為１５０～２００ｋｇ，光纜轉彎時曲折半徑應大于或等于光纜外徑的１０～１５倍，施工布放時曲折半徑應大于或等于２０倍。為了避免因?yàn)楣饫|放置于路段中心，離電桿約２０ｍ處，向兩反方向架起，先架起前半卷，在把后半卷光纜從盤上放下來，按“８”字型辦法放在地上，然后布放。
（４）在光纜布放時，禁止光纜打小圈及折、歪曲，并要裝備必定數量的對講機，“前走后跟，光纜上肩”的放纜辦法，能夠有效地避免背扣的發作，還要留意用力均勻，牽引力不超越光纜答應的８０％，瞬間最大牽引力不超越１００％。別的，架起時，在光纜的轉彎處或地勢較復雜處應有專人擔任，禁止車輛碾壓。架空布放光纜運用滑輪車，在架桿和吊線上預先掛好滑輪（一般每１０～２０ｍ掛一個滑輪），在光纜引上滑輪、引下滑輪處削減垂度，減小所受張力。然后在滑輪間穿好牽引繩，牽引繩系住光纜的牽引頭，用必定牽引力讓光纜爬上架桿，吊掛在吊線上。光纜掛鉤的間隔為４０ｃｍ，掛鉤在吊線上的搭扣方向要共同，每根電桿處要有凸型滴水溝，每盤光纜在接頭處應留有桿長加３ｍ的余量，以便接續盒地上熔接操作，而且每隔幾百米要有必定的盤留。
４．光纜接續
常見的光纜有層絞式、骨架式和中心束管式光纜，纖芯的色彩按次序分為本、橙、綠、棕、灰、白、黑、紅、黃、紫、粉紅、青綠，這稱為纖芯色彩的全色譜，有些光纜廠家用“藍”替換色譜中的某色彩。多芯光纜把不同色彩的光纖放在同一束管中成為一組，這樣一根多芯光纜里就或許有好幾個束管。正對光纜橫截面，把紅束管看作光纜的榜首束管，順時針依次為白一、白二、白三……最終一根是綠束管。光纖接續，應遵從的原則是：芯數持平時，相同束管內的對應色光纖對接，芯數不一起，按次序先接芯數大的，再接芯數小的。
1、光纖接續
（1）光纖接續。光纖接續應遵從的原則是：芯數持平時，要同束管內的對應色光纖對接，芯數不一起，按次序先接芯數大的，再接芯數小的。
（2）光纖接續的辦法有：熔接、活動銜接、機械銜接三種。在工程中大都選用熔接法。選用這種熔接辦法的接點損耗小，反射損耗大，可靠性高。

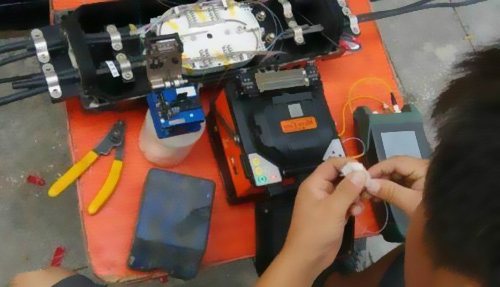

（3）光纖接續的進程和過程：
①開剝光纜，并將光纜固定到接續盒內。留意不要傷到束管,開剝長度取1m左右，用衛生紙將油膏擦洗潔凈,將光纜穿入接續盒,固定鋼絲時必定要壓緊,不能有松動。不然,有或許形成光纜打滾折斷纖芯。
②分纖將光纖穿過熱縮管。將不同束管，不同色彩的光纖分隔，穿過熱縮管。剝?nèi)ネ扛矊拥墓饫w很軟弱，運用熱縮管，能夠維護光纖熔接頭。
③翻開古河S176熔接機電源，選用預置的42種程式進行熔接，并在運用中和運用后及時去除熔接機中的塵埃，特別是夾具，各鏡面和V型槽內的粉塵和光纖碎未。CATV運用的光纖有慣例型單模光纖和色散位移單模光纖，作業波長也有1310nm和1550nm兩種。所以，熔接前要依據體系運用的光纖和作業波長來挑選適宜的熔接程序。如沒有特別情況，一般都選用主動熔接程序。
④制造光纖端面。光纖端面制造的好壞將直接影響接續質量，所以在熔接前必定要做好合格的端面。用專用的剝線鉗剝?nèi)ネ扛矊樱儆谜淳凭那鍧嵜拊诼憷w上擦洗幾回，用力要適度，然后用精細光纖切開刀切開光纖，對0.25mm（外涂層）光纖，切開長度為8mm-16mm，對0.9mm（外涂層）光纖，切開長度只能是16mm。
⑤放置光纖。將光纖放在熔接機的V形槽中，當心壓上光纖壓板和光纖夾具，要依據光纖切開長度設置光纖在壓板中的方位，關上防風罩，即可主動完結熔接，只需11秒。
⑥移出光纖用加熱爐加熱熱縮管。翻開防風罩，把光纖從熔接機上取出，再將熱縮管放在裸纖中心，放到加熱爐中加熱。加熱器可運用20mm微型熱縮套管和40mm及60mm一般熱縮套管，20mm熱縮管需40秒，60mm熱縮管為85秒。
⑦盤纖固定。將接續好的光纖盤到光纖收留盤上，在盤纖時，盤圈的半徑越大，弧度越大，整個線路的損耗越小。所以必定要堅持必定的半徑，使激光在纖芯里傳輸時，避免發生一些不必要的損耗。
⑧密封和掛起。戶外接續盒必定要密封好，避免進水。熔接盒進水后，因?yàn)楣饫w及光纖熔接點長時間浸泡在水中，或許會先呈現部分光纖衰減添加。套上不銹鋼掛鉤并掛在吊線上。至此，光纖熔接完結。
2、光纖測驗

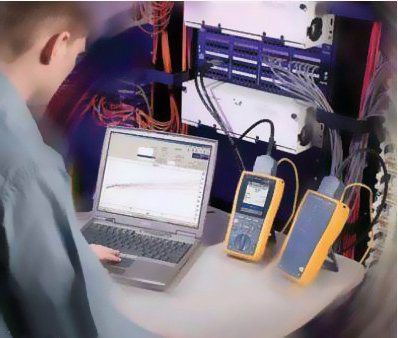

光纖在架起，熔接完工后便是測驗作業，運用的儀器主要是OTDR測驗儀，用加拿大EXFO公司的FTB-100B便攜式中文五顏六色觸摸屏OTDR測驗儀（動態規模有32/31、37.5/35、40/38、45/43db）,能夠測驗，光纖斷點的方位；光纖鏈路的全程損耗；了解沿光纖長度的損耗散布；光纖接續點的接頭損耗。為了測驗精確，OTDR測驗儀的脈沖巨細和寬度要恰當挑選，依照廠方給出的折射率n值的目標設定。在判別毛病點時，假如光纜長度預先不知道，可先放在主動OTDR，找出毛病點的大體地址，然后放在高檔OTDR。將脈沖巨細和寬度挑選小一點，但要與光纜長度相對應，盲區減小直至與坐標線重合，脈寬越小越精確，當然脈沖太小后曲線顯現呈現噪波，要適可而止。再便是加接探纖盤，意圖是為了避免近處有盲區不易發覺。關于判別斷點時，假如斷點不在接續盒處，遷就近處接續盒翻開，接上OTDR測驗儀，測驗毛病點間隔測驗點的精確間隔，運用光纜上的米標就很簡單找出毛病點。運用米標查找毛病時,對層絞式光纜還有一個絞合率問題,那便是光纜的長度和光纖的長度并不持平,光纖的長度大約是光纜長度的1.005倍,運用上述辦法可成功掃除多處斷點和高損耗點。
|
